PN(MPa)公稱通徑
DN(mm) | 結構長度
L(mm) | 公稱壓力
PN(MPa) | 公稱通徑
DN(mm) | 結構長度
L(mm) | 公稱壓力
PN(MPa) | 公稱通徑
DN(mm) | 結構長度
L(mm) | | QQ41M-1.6 | 15 | 130 | QJ41M-1.6 | 15 | 130 | QZ41M-1.6 | 15 | 130 |
| 20 | 140 | 20 | 150 | 20 | 150 |
| 25 | 150 | 25 | 160 | 25 | 160 |
| 32 | 165 | 32 | 180 | 32 | 180 |
| 40 | 180 | 40 | 200 | 40 | 200 |
| 50 | 200 | 50 | 230 | 50 | 250 |
| 65 | 220 | 65 | 290 | 65 | 265 |
| 80 | 250 | 80 | 310 | 80 | 280 |
| 100 | 280 | 100 | 350 | 100 | 300 |
| 125 | 320 | 125 | 400 | 125 | 325 |
| 150 | 360 | 150 | 480 | 150 | 350 |
| 200 | 400 | 200 | 600 | 200 | 400 |
| 表中QQ41M、QJ41M、QZ41M分別為代替球閥、截止閥、閘閥長度尺寸。 |

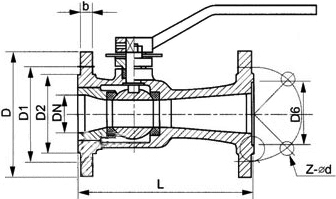

一體式高溫球閥結構圖
