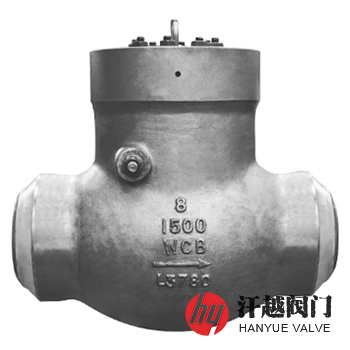

磅級電站止回閥產品概述

磅級電站止回閥是一種閥體進出口端以焊接的方式與管道相連，依靠介質的流動使閥瓣繞體腔內銷軸作旋轉運動，以達到自動阻止流體逆流的高溫高壓旋啟式止回閥，其閥體的中空內腔內鉸接有搖桿，搖桿的下端設有跟隨搖桿轉動的閥瓣，閥瓣與呈傾斜狀設置在閥內的密封面相配合，從而使密封性能穩定和可靠，密封面堆焊司太立硬質合金，具有良好的耐磨性。該閥中腔采用內壓自緊式密封結構，當閥門工作在高溫高壓工況下時，介質施加壓力于閥蓋的下底面，閥蓋將壓力傳遞給自密封圈、壓環和四開環，此時自密封圈和壓環發生形變，從而實現了良好的密封性能，同時結合壓蓋和閥蓋，保障了止回閥在高壓下能夠持續穩定的工作。本產品特適用于火力發電機組的汽、水管道上，防止流體回流。

磅級電站止回閥部件材料

磅級電站止回閥性能規范

磅級電站止回閥外形尺寸

磅級電站止回閥結構圖

如果你需訂購我廠電站閥系列產品，咨詢時煩請說明公稱通徑、公稱壓力、材質、連接端執行標準、使用介質及介質溫度等，本產品安裝時，閥軸宜置于水平位置，首次運行時，壓力自密封圈預緊螺柱和承壓法蘭連接螺柱應進行熱緊，應定期檢查閥體與閥蓋等連接處的密封情況，發現泄漏應及時采取措施。
