Class公稱尺寸
NPS | 外形尺寸/mm | 公稱壓力
Class | 公稱尺寸
NPS | 外形尺寸/mm | | d | L | d | L |
| 1500 | 2 ? | 56 | 254 | 2500 | 2 ? | 46 | 330 |
| 3 | 64 | 305 | 3 | 54 | 368 |
| 4 | 84 | 406 | 4 | 70 | 457 |
| 5 | 100 | 483 | 5 | 86 | 533 |
| 6 | 126 | 559 | 6 | 104 | 610 |
| 8 | 158 | 711 | 8 | 130 | 762 |
| 10 | 210 | 864 | 10 | 162 | 914 |
| 12 | 250 | 991 | 12 | 210 | 1041 |
| 14 | 282 | 1067 | 14 | 234 | 1118 |
| 16 | 318 | 1194 | 16 | 264 | 1245 |
| 18 | 360 | 1346 | 18 | 304 | 1397 |
| 20 | 406 | 1473 | 20 | — | — |
| 22 | 450 | 1600 | 22 | 375 | 1550 |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ |

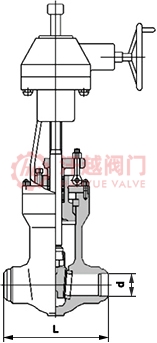

磅級電站閘閥結構圖
如果你需訂購我廠電站閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、使用介質、工作溫度等，本產品連接兩端為對焊結構，焊接坡口可按ASME B16.25規定或用戶要求制作。
