PN公稱尺寸
DN | 外形及連接尺寸/mm | | L | D | K | R | C-f | n-d |
|
16 | 15 | 150 | 95 | 65 | 45 | 16-2 | 4-?14 |
| 20 | 164 | 105 | 75 | 58 | 18-2 | 4-?14 |
| 25 | 180 | 115 | 85 | 68 | 18-2 | 4-?14 |
| 32 | 200 | 140 | 100 | 78 | 18-2 | 4-?18 |
| 40 | 220 | 150 | 110 | 88 | 18-2 | 4-?18 |
| 50 | 240 | 165 | 125 | 102 | 18-2 | 4-?18 |
| 65 | 260 | 185 | 145 | 122 | 18-2 | 4-?18 |
| 80 | 280 | 200 | 160 | 138 | 20-2 | 8-?18 |
| 100 | 320 | 220 | 180 | 158 | 20-2 | 8-?18 |
| 125 | 380 | 250 | 210 | 188 | 22-2 | 8-?18 |
| 150 | 440 | 285 | 240 | 212 | 22-2 | 8-?23 |
| 200 | 550 | 340 | 295 | 268 | 24-2 | 12-?23 |
| 250 | 670 | 405 | 355 | 320 | 26-2 | 12-?25 |
| 300 | 720 | 460 | 410 | 378 | 28-2 | 12-?25 |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ |

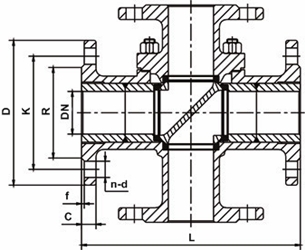

四通球閥結構圖
如果你需訂購我廠三通球閥系列產品，咨詢時煩請注明公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、法蘭標準及密封面型式等，本產品流路形式為X型通道口，應根據實際用途選擇配管組合，安裝前應首先根據閥門上的標示檢查是否符合使用要求。
